En este ejercicio contamos con información 2d dibujada previamente, pero mucha de esta información no sirve para crear un modelo 3d; por lo tanto, lo primero que debemos hacer es depurar la que sirve y lo que no.
En todos los proyectos debemos comenzar modelando los objetos más importantes. Como en este proyecto los objetos más importantes son los muros, lo primero que haremos será aislarlos; también aislaremos, pero en una capa independiente, la proyección de los huecos (puertas) que no estén en los alzados.

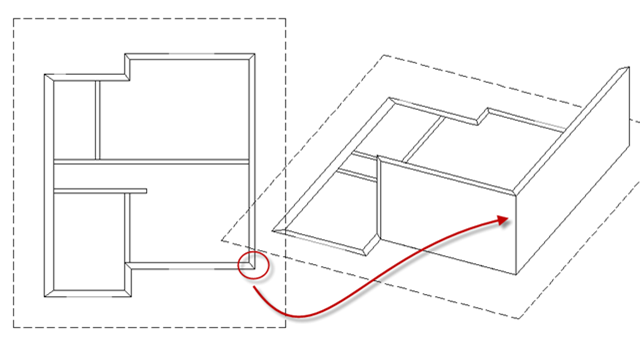

Modelar en AutoCAD se parece a crear una maqueta de cartón; y para que la unión de dos muros de cartón sea prolija, solemos rebajar las esquinas y pegarlos en un área que estará oculta. En una maqueta electrónica haremos lo mismo; por esto, la preparación previa incluirá dibujar las líneas de división entre los muros exteriores. Si bien este paso se podría saltear, separar cada muro nos facilitará ciertos trabajos posteriores; por ejemplo: al aplicar materiales.
