22.8 - Herramientas de modelado por cara (model by face)

Si tenemos un proyecto con una geometría no muy regular, o simplemente comenzamos el estudio conceptual de la forma del proyecto a través de las herramientas de Revit, podemos crear los elementos constructivos a través de una aproximación alternativa interesante: las herramientas de modelado por
cara (model by face).

WALL BY FACE

Para crear los entrepisos, primero que nada es necesario tener bien definidos los niveles del proyecto. Podemos intersectar los planos correspondientes a los diferentes niveles, con el volumen de la masa original. Es como si rebanáramos el sólido, para luego crear los niveles a partir de esas rebanadas.

FLOOR BY FACE

Selecciono las caras que quiero convertir en floor, estableciendo el tipo de floor deseado.

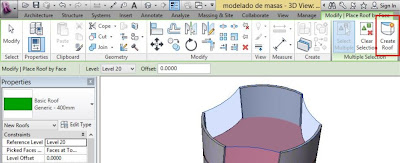

ROOF BY FACE

Se utiliza de forma prácticamente equivalente a Floor By Face. En este caso agregamos un valor de Offset para que el techo quede por encima de los muros.

CURTAIN SYSTEM BY FACE

Si bien su uso es muy similar al de las herramientas anteriores, aquí hemos de tener en cuenta que hay que definir el tipo de curtain wall, su modulación, y eventualmente sus perfiles.

Podemos ver todas estas herramientas en acción en el siguiente video:
