Importar DWG

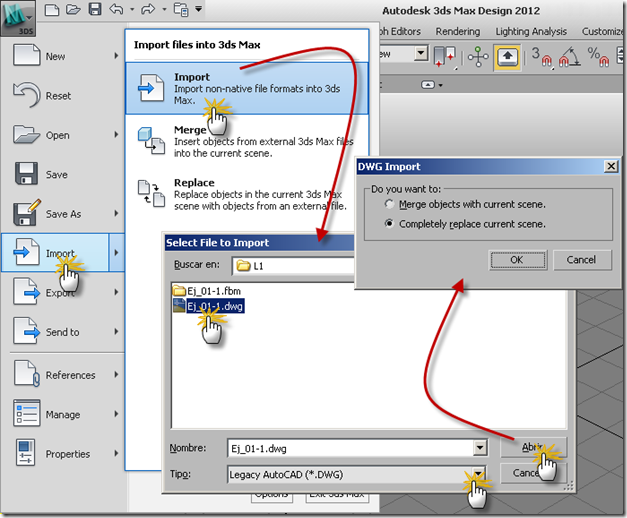

Importar archivo DWG El procedimiento comienza igual que el de cualquier archivo a importar, pero designamos la opción “Legacy AutoCAD (*.DWG)” y seleccionamos el archivo a importar. A continuación optamos entre incorporar el archivo al dibujo actual (Merge objects with current scene) o iniciar un documento nuevo con el archivo que estamos importando (Completely replace current scene).



Finalmente podremos controlar las propiedades de importación, aunque lo mejor es conservar los parámetros como están predefinidos.

Esto significa que se conservarán las capas que creamos en AutoCAD, que cada objeto se mantendrá independiente, que los bloques se convertirán en grupos de objetos, que se unirán o soldarán (Weld) solo los vértices que coincidan en el mismo punto, que se suavizarán (Smooth) las superficies adyacentes, cuya continuidad se menor o igual a 30º .

Importar AutoCAD Drawing (*.DWG, *.DXF)

Disponemos de una segunda forma de importar archivos DWG, que también permite importar archivos DXF; es muy similar a la anterior, pero importa los materiales asignados en AutoCAD.

Idea: Si en un proyecto coexisten dos objetos curvos, pero de dimensiones muy diferentes (por ejemplo: un muro de 6 metros y un lápiz de 6 mm de diámetro). Para que el lápiz se represente con suficientes faces como para visualizarse redondo, sus caras no podrán medir más de 1 mm, pero si las caras del muro curvo midiesen 1 mm c/u, demandaría mucha memoria y sería muy lento su renderizado. Solución: se los debe importar por separado, asignado valores diferentes a la opción Surface deviation. Cómo: En una de las importaciones desactivamos las capas del lápiz y en otra invertimos el estado de las capas.
