Interfaz

Componentes de la Interfaz de Max

Los principales componentes de la interfaz de A3ds Max son los siguientes:

  • Botón de 3ds Max: Permite acceder a las herramientas relacionadas, principalmente, con los archivos: abrir, guardar, importar, nuevo, etc.
  • Barra de menús: Organiza herramientas por una temática común (edición, visualización, animación, etc.)
  • Barra de herramientas: Sólo está disponible la principal de ellas, la llamada Main toolbar, por contener herramientas que usaremos de forma permanente (seleccionar objetos, transformarlos, materiales, etc.). Cuando esta barra no entra en la interfaz, es deslizante, para permitirnos acceder a todas sus herramientas. Las restantes barras se pueden visualizar haciendo clic derecho en cualquier sector en el que no haya un icono.
  • Cinta de opciones / Ribbon: Esta cinta contiene herramientas bastante específicas y que no usaremos en este curso; por lo tanto, lo mejor será ocultarla. Lo hacemos desde el menú Customize>Show UI>Show Ribbon.

Max_01-13

Visores (Viewport): De forma predeterminada Max incluye 1 o 4 visores y se puede conmutar entre ellos pulsando las teclas Alt+W o haciendo clic en el signo [+].

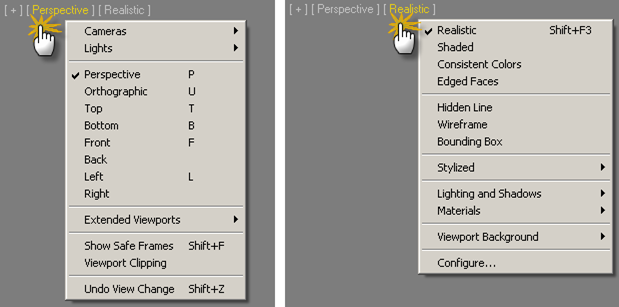

La vista correspondiente a cada visor se puede designar en el primer componente de la etiqueta, en tanto que las características visuales se designan en el segundo componente (igual que se en AutoCAD 2012).



Max_01-16

El punto de vista también se puede designar usando el mismo cubito de AutoCAD (ViewCube) o mediante las siguientes teclas rápidas:

  • T =Superior
  • B= Inferior
  • F=Frente
  • L=Izquierda
  • R=Derecha
  • C=Cámara
  • $=Luces
  • P=Perspectiva
  • U=Paralelas

También podemos conmutar con F3 entre el estilo visual seleccionado en la etiqueta y la geometría de alambre (Wireframe) y con Mayús+F3 designamos estilo Realista.

Controles de visores

Los controles de los visores incluyen las herramientas de zoom, paneo y órbita. Estas herramientas varían según se esté en una vista en perspectiva o en paralela.



Max_01-19

Las herramientas de visualización se invocan mediante las siguientes teclas:



  • Z   =  Zoom Extensión obj. seleccionados (todas VP*)
  • Mayús+Ctrl+Z  =  Zoom extensión (todas VP*)
  • Alt+Ctrl+Z  =  Zoom Extensión
  • Mayús+Z  =  Zoom previo
  • Alt+Shift+Ctrl+Z  =  Zoom In 2X
  • Alt+Shift+Z  = Zoom Out 2X
  • Ctrl+W  =  Zoom ventana (window)             (* VP: Viewport o ventana gráfica)
